Skyleader1

Skyleader1
天线
Chip
电池
471215
公环
11x11
表面积
346.474

Skyleader Mode1 于2014下半年开始进行研发及外观设计,前后历经CNC手工制作,3D打印成型等打样出10余种样品进行模拟试验。

产品其特点如下 :

  1. 当时为世界最轻最小,赛鸽专用GPS脚环。
  2. 唯一通过各项安规,且出口至美,澳,欧,日等世界各地。
  3. 电池为插拔式设计,可更换新电池。
  4. 电池容量为471215 45mAH,支持3分钟1个点使用12小时的飞行模式。
  5. 试用于公环尺寸直径11mm,高度11mm以下的脚环
  6. 整体表面积为346.474mm^2
  7. 搭配skyleader 1.0 软件

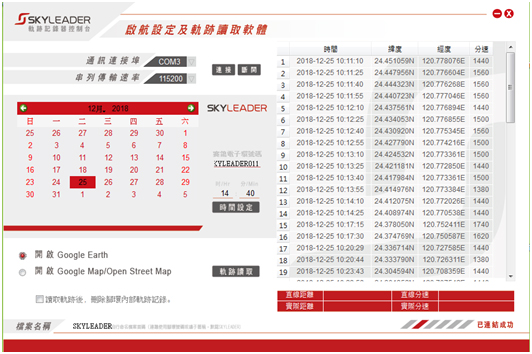

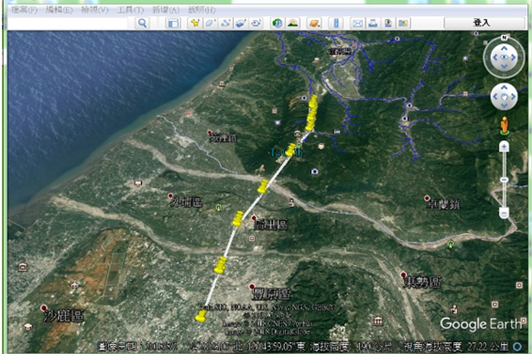

Skyleader1-map1 Skyleader1-map2

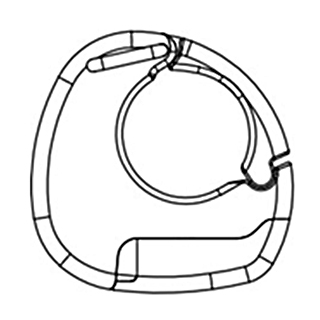

Skyleader2

Skyleader2
天线
Chip
电池
471215
公环
11x11
表面积
346.474

2016年开始进行GPS脚环防水以及改善电池上电模式的研究,防水最大的问题为可更换式电池的设计,其间隙无法避免水的流入。

为了保持产品的简单易用,Mode2将Mode1电池插拔的方式提升为电池模块结合的概念,透过2阶段上电方式增加与模块本体的结合强度,提供给防水垫片足够压力,使其于上电状态能够达成ipx7的防水测试。

除此之外还改善了以下几点 :

  1. 电池加上镀金PCB,改善与充电座接触的问题。
  2. 闸门打开的力道比Mode1提升4倍以上,确保赛鸽飞行时GPS脚环不会脱落。
  3. 闸门提供特殊设计,不需使用专门工具即可打开。

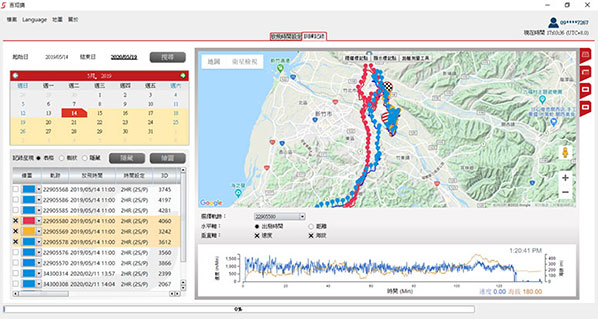

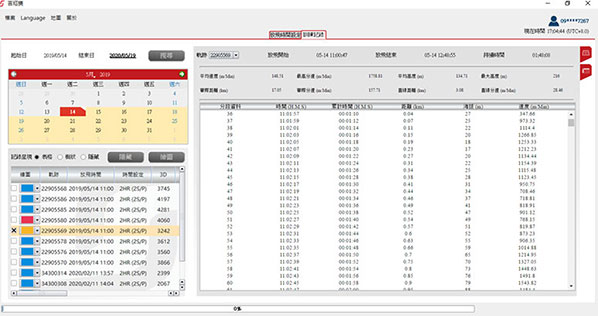

Mode2 开始搭配全新设计的skyleader 2.0软件,将原先1种的放飞模式提高到5种模式,其中还包括鸽舍绕飞训练等。鸽友放飞的轨迹可自行命名,系统依照放飞的日期自动归档,只要日期信息即可查询历史记录。

Skyleader2-map1 Skyleader2-map2

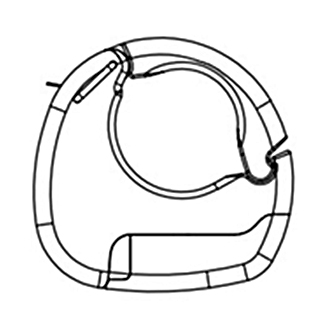

Skyleader4

Skyleader4
天线
FPC
电池
471215
公环
11x11
表面积
307.327

Skyleader4为2017年开发的产品,主要以电量不减,但能缩小体积为主要目的。刚开发我们尝试了多种PCB与电池的排列组合,期望能找出符合降低体积又符合赛鸽飞行力学的外观。过程中发现缩小电池尺寸或是透过排列板子与电池的各种组合都无法找出合适的外形,因此开始进行PCB缩小的研究开发,Mode4即为开发完成的成果。电量与Mode2相同,体积比Mode2小11.3%。同时又继承了Mode2的所有功能,不因体积缩小而有所牺牲。

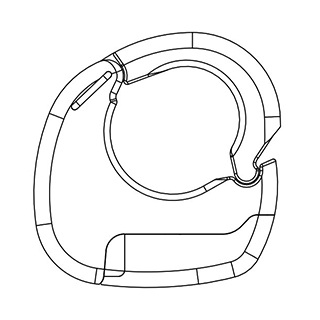

Skyleader4U

Skyleader4U
天线
FPC
电池
471215
公环
12.2mm (宽) x11mm (高)
表面积
335.571

Skyleader Mode4U是针对欧洲,日本客人习惯使用12mm直径的公环,改良闸门设计而成。其规格与Mode4基本相同。
